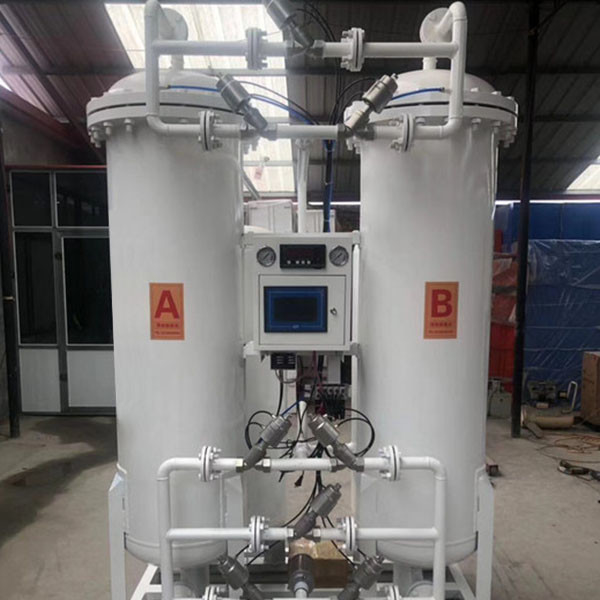

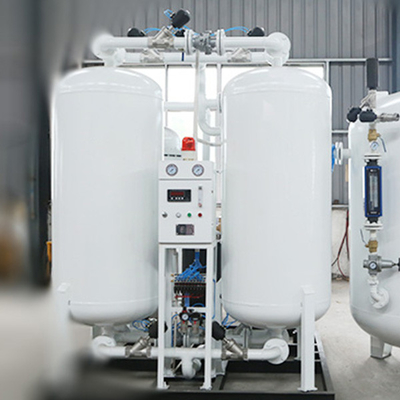

শিল্প উচ্চ ঘনত্ব চাপ সুইং শোষণ অক্সিজেন জেনারেটর
বর্ণনা
PSA অক্সিজেন জেনারেটর কাঁচামাল হিসাবে পরিষ্কার সংকুচিত বায়ু ব্যবহার করে, শোষণকারী হিসাবে জিওলাইট আণবিক চালনী ব্যবহার করে এবং ঘরের তাপমাত্রায় অক্সিজেন পেতে চাপ সুইং শোষণের নীতি ব্যবহার করে।জিওলাইট আণবিক চালনীর পৃষ্ঠে বাতাসে অক্সিজেন এবং নাইট্রোজেনের শোষণের পরিমাণ এবং জিওলাইট আণবিক চালনীতে অক্সিজেন এবং নাইট্রোজেনের বিভিন্ন প্রসারণের হারের পার্থক্য অনুসারে, বায়ুসংক্রান্ত ভালভের খোলা এবং বন্ধ করা নিয়ন্ত্রণ করা হয়। প্রোগ্রামেবল নিয়ামক চাপ শোষণ এবং decompression desorption উপলব্ধি.প্রয়োজনীয় বিশুদ্ধতার অক্সিজেন পেতে অক্সিজেন এবং নাইট্রোজেনের পৃথকীকরণ সম্পূর্ণ করার প্রক্রিয়া।
প্যারামিটার
| মডেল নাম্বার. |
ক্ষমতা (Nm3) |
বিশুদ্ধতা |
কাজের চাপ |
বায়ু খরচ
≥ m3/মিনিট
|
মাত্রা(মিমি)
L*W*H |
| 93-10 |
10 |
93±3% |
0.8 বার |
2.17 |
2500*1300*2100 |
| 93-20 |
20 |
93±3% |
0.8 বার |
4.33 |
3200*1700*2200 |
| 93-30 |
30 |
93±3% |
0.8 বার |
6.5 |
2800*2200*3200 |
| 93-40 |
40 |
93±3% |
0.8 বার |
৮.৭ |
3000*1300*2400 |
| 93-50 |
50 |
93±3% |
0.8 বার |
10.83 |
3100*1300*2400 |
| 93-60 |
60 |
93±3% |
0.8 বার |
13 |
3100*1600*2400 |
| 93-70 |
70 |
93±3% |
0.8 বার |
15.17 |
2600*2100*2400 |
| 93-80 |
80 |
93±3% |
0.8 বার |
17.33 |
2600*2100*2480 |
| 93-90 |
90 |
93±3% |
0.8 বার |
19.5 |
2800*2200*3200 |
| 93-100 |
100 |
93±3% |
0.8 বার |
21.7 |
2800*2200*3200 |
| 93-120 |
120 |
93±3% |
0.8 বার |
26 |
3200*2700*2400 |
| 93-150 |
150 |
93±3% |
0.8 বার |
32.5 |
3500*2600*2450 |
| 93-180 |
180 |
93±3% |
0.8 বার |
39 |
3500*2600*2450 |
| 93-200 |
200 |
93±3% |
0.8 বার |
43.3 |
3500*2600*2450 |
ডিবাগিং
1. কন্ট্রোল ক্যাবিনেটের ওয়্যারিং পরীক্ষা করুন, প্রধানত লাইনে ভার্চুয়াল সংযোগ, ভুল সংযোগ বা শর্ট সার্কিট আছে কিনা তা পরীক্ষা করতে।এটি সঠিক কিনা তা নিশ্চিত করার পরে, পাওয়ার সাপ্লাই চালু করুন এবং প্রতিটি উপাদান এবং যন্ত্র চালু আছে কিনা তা পরীক্ষা করুন।
2. অক্সিজেন জেনারেটরের ইলেক্ট্রোম্যাগনেটিক পাইলট বায়ু, যেমন বাম স্তন্যপান, চাপ সমতাকরণ, বাম স্তন্যপান ইত্যাদি, বায়ুসংক্রান্ত ভালভের পাইলট বায়ুর সাথে মিলে যায় কিনা তা পরীক্ষা করুন এবং একটি ভুল সংযোগ আছে কিনা।
3. অক্সিজেন জেনারেটরের এয়ার বাফার ট্যাঙ্কে প্রবেশকারী ভালভটি খুলুন যাতে বাফার ট্যাঙ্কে বাতাস প্রবেশ করতে পারে এবং একই সময়ে বাফার ট্যাঙ্কের বিভিন্ন জিনিস নিষ্কাশন না হওয়া পর্যন্ত বাফার ট্যাঙ্কটি খালি করতে বাফার ট্যাঙ্কের ব্লোডাউন ভালভটি খুলুন। .
4. যখন এয়ার বাফার ট্যাঙ্কের চাপ 0.7~0.8 (0.5-0.6) Mpa এ পৌঁছায়, তখন পাইলট এয়ার প্রেসার কমানোর ভালভকে 0.4Mpa বা 0.5Mpa (একক এয়ার কন্ট্রোল 0.5Mpa ডবল এয়ার কন্ট্রোল 0.4Mpa) এ চাপ তৈরি করুন। .
5. অক্সিজেন মেশিনের ইনটেক ভালভ খুলুন।ভালভের খোলার আকার এই সত্যের উপর ভিত্তি করে যে এয়ার বাফার ট্যাঙ্কের চাপ স্বাভাবিক অপারেশনের সময় শোষণ চাপের চেয়ে প্রায় 0.05 এমপিএ বেশি।
6. শোষণ চাপ 0.8Mpa (0.6Mpa) এ পৌঁছাতে এবং একটি নির্দিষ্ট সময়ের জন্য চাপ বজায় রাখতে অক্সিজেন জেনারেটরের বাম সাকশন সোলেনয়েড ভালভের ম্যানুয়াল বোতাম টিপুন।বায়ু ফুটো আছে কিনা তা দেখতে বাম শোষণ ট্যাঙ্কের প্রতিটি ইন্টারফেস পরীক্ষা করুন এবং মাফলারটি ডিসচার্জ হচ্ছে কিনা তা পর্যবেক্ষণ করুন।বাম শোষণ ট্যাঙ্ক এবং ডান শোষণ ট্যাঙ্কের চাপ বাড়ে বা পড়ে কিনা তা পরীক্ষা করুন।বায়ু ফুটো পাওয়া গেলে, বায়ুসংক্রান্ত ভালভ শক্তভাবে বন্ধ না বা ওয়েল্ডিং স্ল্যাগ দ্বারা আটকে আছে কিনা তা পরীক্ষা করুন।একই ভাবে চাপ সমতা পরীক্ষা করুন, এবং সঠিক শোষণ।
7. অক্সিজেন জেনারেটরের সুইচ চালু করুন।যেহেতু শোষণ টাওয়ারে শোষণ গ্যাসটি চালু করার সময় এটি প্রতিস্থাপন করা প্রয়োজন, তাই অক্সিজেন স্টোরেজ ট্যাঙ্কে প্রবেশকারী ভালভটি আপাতত খোলা উচিত নয় এবং অক্সিজেন জেনারেটর শোষণ টাওয়ারটিকে 2-3 চক্রের জন্য কাজ করতে দিন, এবং তারপর ধীরে ধীরে অক্সিজেন গ্যাস উত্পাদন ভালভ খুলুন, এবং বিশুদ্ধ অক্সিজেন অক্সিজেন স্টোরেজ ট্যাঙ্কে প্রবেশ করার জন্য এটি যতটা সম্ভব ছোট খুলুন।একই সময়ে, এটি খালি করতে বাফার ট্যাঙ্কের ব্লোডাউন ভালভটি খুলুন এবং বাফার ট্যাঙ্কের বিভিন্ন জিনিস নিষ্কাশন করুন।
8. অক্সিজেন জেনারেটর ব্যাকফ্লাশ ভালভ খুলুন।
9. অক্সিজেন ট্যাঙ্কের চাপ 0.6 Mpa ~ 0.7 Mpa (0.4Mpa-0.5Mpa) পৌঁছানোর পরে, আউটলেট চাপ ব্যবহারকারীর প্রয়োজনীয় মান পৌঁছানোর জন্য অক্সিজেন চাপ হ্রাসকারী ভালভ সামঞ্জস্য করুন।
10. ইকুয়ালাইজিং ভালভ খুলুন এবং 0.05MPA-0.1MPA এর মধ্যে সমান চাপের পার্থক্য নিয়ন্ত্রণ করুন৷(যদি বাম টাওয়ার থেকে ডান টাওয়ারে চাপ সমান করা হয়, বাম টাওয়ারের সমান চাপ = বাম টাওয়ারের শোষণ চাপ - চাপ যখন বাম টাওয়ারের চাপ সমীকরণ সম্পন্ন হয়, এবং চাপের সমানীকরণ চাপ ডান টাওয়ার = চাপ যখন ডান টাওয়ারের চাপ সমীকরণ সম্পন্ন হয়)
11. শোষণ চাপ এবং চাপ সমান করার চাপ একই সময়ে প্রয়োজনীয়তা পূরণ না হওয়া পর্যন্ত চাপ সমানকারী ভালভ এবং গ্রহণের ভালভকে বারবার সামঞ্জস্য করুন।
12. ধীরে ধীরে অক্সিজেন মিটারের স্যাম্পলিং পোর্টের ভালভটি খুলুন এবং অক্সিজেনের পরিমাণ 300-500 মিলি নিয়ন্ত্রিত হয়।যদি কোনও ফ্লো মিটার না থাকে তবে আপনি আপনার হাতের পিছনে অক্সিজেনের পরিমাণ অনুভব করতে পারেন এবং আপনি আপনার হাতের পিছন দিয়ে অল্প পরিমাণে বাতাস প্রবাহিত অনুভব করতে পারেন।
13. অক্সিজেন উৎপাদন শুরুর ধাপটি সম্পন্ন হওয়ার পর, চুক্তির লক্ষ্যে পৌঁছাতে বিশুদ্ধতা ধীরে ধীরে বৃদ্ধি পাবে।
