SS304 ডাবল টিউব শীট 316L স্টেইনলেস স্টীল 1400mm এক্সচেঞ্জার বান্ডেল

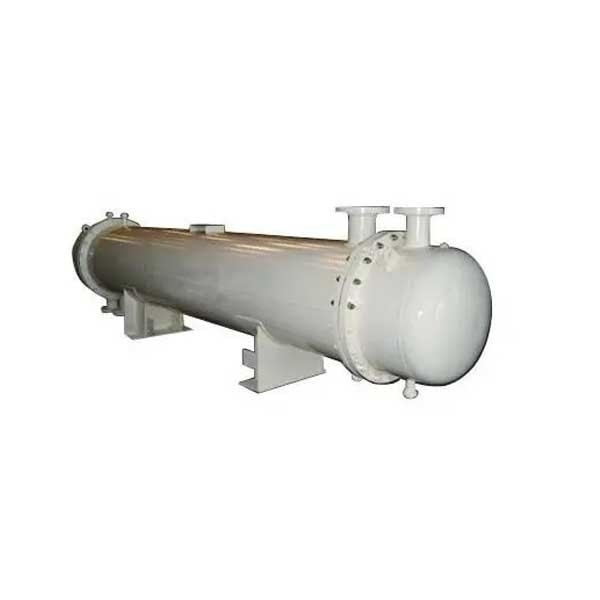

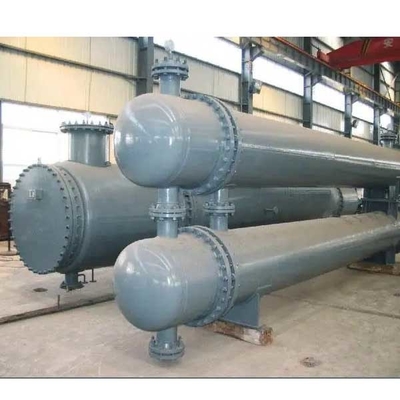

স্টেইনলেস স্টীল ডাবল টিউব-শীট হিট এক্সচেঞ্জার

বর্ণনা

একটি ডাবল-টিউব হিট এক্সচেঞ্জার এমন একটি ডিভাইস যা গরম তরলের তাপের কিছু অংশ ঠান্ডা তরলে স্থানান্তর করে, যা হিট এক্সচেঞ্জার নামেও পরিচিত।এটি রাসায়নিক, পেট্রোলিয়াম, শক্তি, খাদ্য এবং অন্যান্য অনেক শিল্প উত্পাদনে একটি গুরুত্বপূর্ণ অবস্থান দখল করে।রাসায়নিক উত্পাদনে, হিট এক্সচেঞ্জারগুলি হিটার, কুলার, কনডেনসার, বাষ্পীভবন এবং রিবয়লার ইত্যাদি হিসাবে ব্যবহার করা যেতে পারে এবং ব্যাপকভাবে ব্যবহৃত হয়।

প্যারামিটার

অবকাঠামো বৈশিষ্ট্য

1. সম্পূর্ণ খালি করা হল ডাবল টিউব শীট হিট এক্সচেঞ্জারের মূল নকশা যাতে অবশিষ্ট ফার্মাসিউটিক্যাল জল এড়ানো যায়;

2. নিশ্চিত করুন যে লুমেনের উপাদান সম্পূর্ণরূপে খালি করা হয়েছে এবং এতে কোন অবশিষ্টাংশ নেই, যা কার্যকরভাবে উপনিবেশগুলির স্থির প্রজনন এবং মাইক্রোবায়াল দূষণের ঝুঁকি কমাতে এবং প্রতিরোধ করতে পারে;

3. দ্বৈত-প্রবাহের লুমেনগুলির জন্য, একটি সীমিত পরিসরের মধ্যে লুমেনগুলির মধ্যে খালি সংযোগের কারণে মিশ্র প্রবাহ নিয়ন্ত্রণের বিষয়টি বিবেচনা করা প্রয়োজন;

4. অন-সাইট ইনস্টলেশন পদ্ধতির সাথে মিলিত, এটি উল্লম্ব বা অনুভূমিক হতে পারে (5‰ ঢাল);

চাপ পরীক্ষা

(1) অভ্যন্তরীণ টিউব শীট এবং তাপ বিনিময় টিউবের শক্তি সম্প্রসারণের পরে, শেলের পাশে জলের চাপ পরীক্ষা করা হয়।জলের চাপ পরীক্ষা যোগ্য হওয়ার পরে, বায়ু নিবিড়তা পরীক্ষা করা হয়।পরিদর্শন পাস করার পরে, বাইরের টিউব শীট এবং তাপ বিনিময় টিউবের সংযোগ এবং সমাবেশ করা হবে।

(2) শক্তি ঢালাই (আর্গন আর্ক ঢালাই) + বাইরের টিউব শীটের সম্প্রসারণ সংযোগ এবং তাপ বিনিময় টিউব একত্রিত হওয়ার পরে, ঢালাইয়ের পরে ঢালাই জয়েন্টটি অনুপ্রবেশ পরীক্ষার শিকার হয়।

(3) জলের চাপ পরীক্ষা তরল সঞ্চয় প্রক্রিয়ার মধ্যে বাহিত হয়।পরীক্ষার যোগ্যতা অর্জনের পরে, বায়ু নিবিড়তা পরীক্ষা করা হয়।

(4) অ্যামোনিয়া ফুটো পরীক্ষা শেলের পাশে বাহিত হয়, এবং বাইরের টিউব শীট এবং তাপ বিনিময় নলের মধ্যে সংযোগ জয়েন্ট পরীক্ষা করার জন্য তরল জমে থাকা স্রাব পোর্টে অ্যামোনিয়া ফুটো পরীক্ষা করা হয়।

(5) পাইপ বাক্সের সমাবেশ শেষ হওয়ার পরে, পাইপের পাশে চাপ এবং জলের চাপ পরীক্ষা করা হয়।
