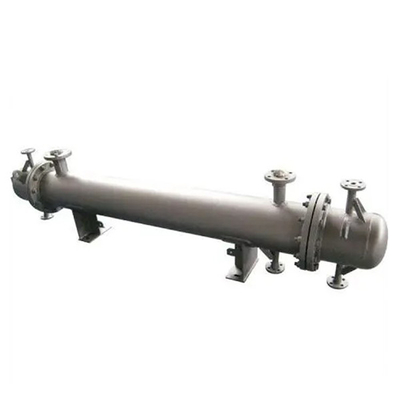

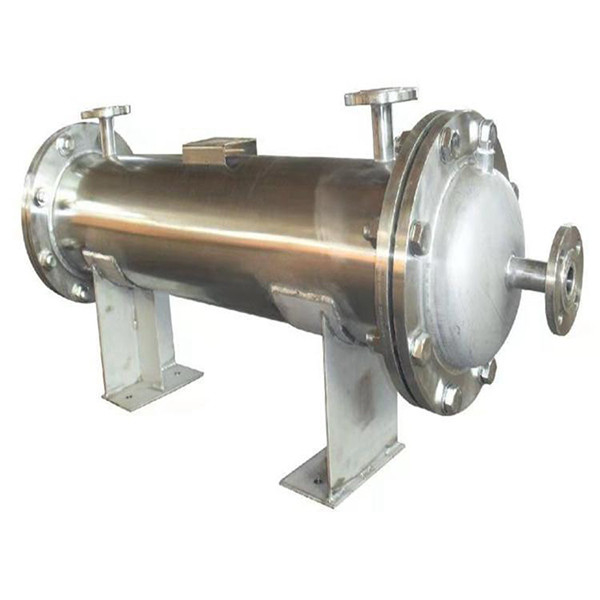

Sus304 শেল টিউব হিট এক্সচেঞ্জার স্টেইনলেস স্টীল 2.5MPA 0.4MPA

উচ্চ চাপ Sus304 স্টেইনলেস স্টীল শেল এবং টিউব তাপ এক্সচেঞ্জার

বর্ণনা

শেল এবং টিউব হিট এক্সচেঞ্জার তাপ বিনিময়ে দুটি ধরণের তরল থাকে, নলটিতে একটি প্রবাহ থাকে, স্ট্রোকটিকে টিউব বলে;একটি টিউবের বাইরে প্রবাহিত হয় এবং এর স্ট্রোককে শেল সাইড বলা হয়।টিউব বান্ডিলের প্রাচীর হল তাপ স্থানান্তর পৃষ্ঠ।টিউবের বাইরে তরলের তাপ স্থানান্তর সহগকে উন্নত করার জন্য, একটি নির্দিষ্ট সংখ্যক ট্রান্সভার্স ব্যাফেল প্লেট সাধারণত শেলে ইনস্টল করা হয়।বাফেল শুধুমাত্র তরল শর্ট সার্কিট প্রতিরোধ করতে পারে না, তরলের গতি বাড়াতে পারে, তবে তরলটিকে বেশ কয়েকবার নির্দিষ্ট পথ অনুযায়ী টিউব বান্ডিল অতিক্রম করতে বাধ্য করে, যাতে অশান্তির মাত্রা ব্যাপকভাবে বৃদ্ধি পায়।সাধারণত ব্যবহৃত বাফেলের দুটি ধরণের বৃত্তাকার আকৃতি এবং ডিস্কের আকার থাকে, আগেরটি টিউব বান্ডিলের মধ্য দিয়ে প্রতিটি টিউবের মধ্যে আরও ব্যাপকভাবে ব্যবহৃত তরলটিকে একটি টিউব বলা হয়, শেলের মধ্য দিয়ে প্রতিটিকে একটি শেল বলা হয়।পাইপের মধ্যে তরলের গতি উন্নত করার জন্য, সমস্ত পাইপকে গড়ে কয়েকটি গ্রুপে ভাগ করার জন্য উভয় প্রান্তে মাথার মধ্যে উপযুক্ত পার্টিশন সেট করা যেতে পারে।এইভাবে, তরল টিউবের শুধুমাত্র অংশের মধ্য দিয়ে যেতে পারে এবং এক সময়ে একাধিকবার বান্ডিলে ফিরে যেতে পারে, যাকে মাল্টিপাইপ বলা হয়।একইভাবে, টিউবের বাইরে প্রবাহের হার উন্নত করার জন্য, শেলের মধ্যে অনুদৈর্ঘ্য বাফেল ইনস্টল করা যেতে পারে যাতে তরলটি শেল স্থানের মধ্য দিয়ে কয়েকবার পাস করে, যাকে মাল্টি-শেল পাস বলা হয়।টিউব হিট এক্সচেঞ্জারে, টিউবের ভিতরে এবং বাইরে বিভিন্ন তরল তাপমাত্রার কারণে শেল এবং টিউব বান্ডিলের তাপমাত্রা আলাদা।

প্যারামিটার

সতর্কতা

শেল এবং টিউব হিট এক্সচেঞ্জারের হাইড্রোলিক পরীক্ষা একটি নিষ্কাশন পোর্ট দিয়ে সজ্জিত।পরীক্ষার সময়, তাপ এক্সচেঞ্জারটি অবশ্যই তরল দিয়ে পূর্ণ হতে হবে এবং অভ্যন্তরীণ গ্যাসটি অবশ্যই নিষ্কাশন করতে হবে।হিট এক্সচেঞ্জারের পৃষ্ঠটি শুষ্ক রাখতে হবে।যখন তাপ এক্সচেঞ্জার প্রাচীরের তাপমাত্রা তরল তাপমাত্রার কাছাকাছি থাকে, তখন চাপটি ধীরে ধীরে ডিজাইনের চাপে বাড়ানো যেতে পারে।এটি নিশ্চিত করা হয়েছিল যে নির্দিষ্ট পরীক্ষার চাপে চাপ বজায় রাখার পরে কোনও ফুটো ছিল না, যখন চাপটি 30 মিনিটের জন্য পরীক্ষা করা হয়েছিল এবং তারপরে তাপ এক্সচেঞ্জার পরীক্ষার চাপের 80% অপর্যাপ্ত ছিল।পরিদর্শনের সময়, চাপ নিশ্চিত করা উচিত।একইভাবে রাখা, একই পরীক্ষার চাপ বজায় রাখার জন্য ক্রমাগত চাপ ব্যবহার করা উচিত নয়।বন্ধন বল্টু চাপ দিয়ে সংকুচিত করা উচিত নয়.
