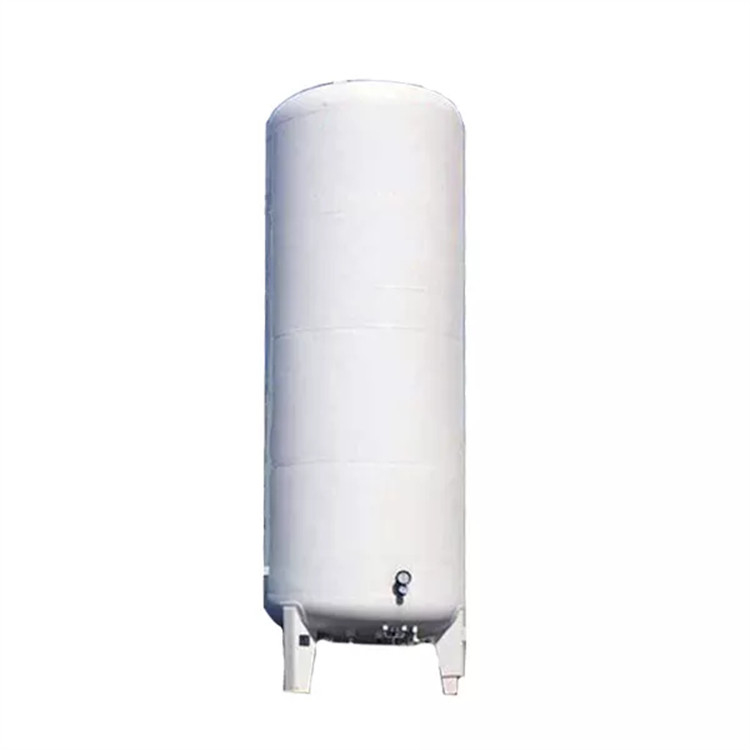

তরল গ্যাস সিলিন্ডার হাইড্রোজেন ক্রায়োজেনিক স্টোরেজ ট্যাঙ্ক

1) ট্যাঙ্ক বডি: একটি অভ্যন্তরীণ ধারক, একটি বাইরের শেল এবং একটি তাপ নিরোধক স্তর নিয়ে গঠিত একটি চাপ জাহাজ।

2), ভিতরের পাত্র (উপাদানটি সাধারণত স্টেইনলেস স্টীল হয়): ভিতরের ট্যাঙ্ক যা ক্রায়োজেনিক তরল সঞ্চয় করে এবং কাজের চাপ সহ্য করতে পারে।সাধারণত অন্তর্ভুক্ত: সিলিন্ডার, মাথা, ক্রাফ্ট ম্যানহোল, বাহ্যিক চাপ শক্তিবৃদ্ধি রিং, ইত্যাদি।

3) শেল (সাধারণত কার্বন ইস্পাত বা নিম্ন খাদ স্টিলের তৈরি): একটি বায়ুরোধী পাত্র যা ভ্যাকুয়াম নিরোধক স্থান গঠন করে এবং রক্ষা করে।সাধারণত, এতে রয়েছে: সিলিন্ডার বডি, হেড, এক্সটার্নাল প্রেসার রিইনফোর্সমেন্ট রিং, সীসা পাইপ থ্রু-ওয়াল জয়েন্ট, লিফটিং লগ, সাপোর্ট ইত্যাদি।

4) ইন্টারলেয়ার: ভিতরের ধারক এবং বাইরের শেলের মধ্যে গঠিত বন্ধ স্থানকে বোঝায়।সাধারণত, এতে রয়েছে: তাপ নিরোধক উপাদান (ভ্যাকুয়াম পাউডার-মুক্তা বালি), ভিতরের ধারক এবং বাইরের শেল সংযোগকারী সমর্থন সদস্য এবং খালি ফ্লো পাইপ।

5) পাইপলাইন সিস্টেমে সাধারণত অন্তর্ভুক্ত থাকে: নিরাপত্তা স্রাব এবং ভেন্ট পাইপ, ডিফারেনশিয়াল প্রেসার লিকুইড লেভেল গেজ লিড পাইপ, পূর্ণ তরল ইন্ডিকেটর পাইপ (ওভারফ্লো পাইপ), তরল ইনলেট পাইপ, সুপারচার্জার লিকুইড ইনলেট, এয়ার আউটলেট পাইপ, পাম্পিং পাইপ।ভ্যাকুয়াম টিউব, ইত্যাদি
