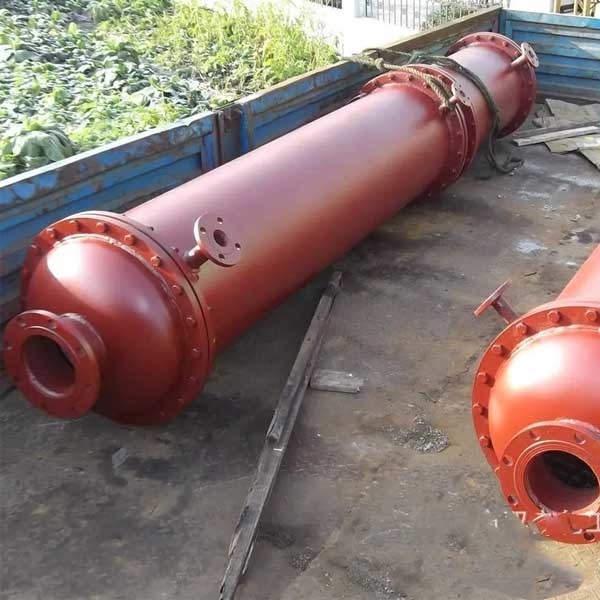

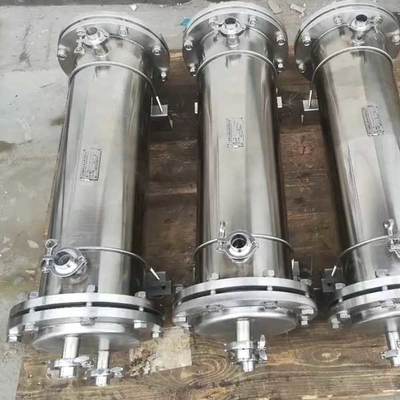

বায়ুসংক্রান্ত শেল এবং টিউব হিট এক্সচেঞ্জার U আকৃতির DN80

কম দামের ডাবল টিউব শীট হিট এক্সচেঞ্জার এবং কনডেনসার মেশিন

বর্ণনা

ডাবল-টিউব হিট এক্সচেঞ্জারটি ঘনকেন্দ্রিক ভিতরের এবং বাইরের টিউব নিয়ে গঠিত।গরম এবং ঠান্ডা তরল অভ্যন্তরীণ টিউব এবং আবাসনের মধ্যবর্তী ফাঁক দিয়ে প্রবাহিত হয়, একই সাথে তাপ বিনিময় করে।অভ্যন্তরীণ পাইপটি ইউ-পাইপের সাথে সিরিজে সংযুক্ত থাকে এবং কেসিংয়ের উভয় প্রান্ত সোজা পাইপের সাথে সংযুক্ত থাকে।কেসিং হিট এক্সচেঞ্জারের সহজ কাঠামো, দ্রুত তাপ স্থানান্তর এলাকা, সহজ পরিষ্কার, সুবিধাজনক বিচ্ছিন্নকরণ, উপযুক্ত প্রবাহ হার এবং উচ্চ তাপ স্থানান্তরের সুবিধা রয়েছে।

স্পেসিফিকেশন

নকশা

ডাবল টিউব শীট হিট এক্সচেঞ্জারের জন্য, দুটি ডিজাইনের ধারণা রয়েছে: একটি হল ডাবল টিউব শীট হিট এক্সচেঞ্জারটি শেল এবং টিউবের মধ্যে মাধ্যমটির মিশ্রণকে পুরোপুরি প্রতিরোধ করতে ব্যবহৃত হয় এবং এটি গহ্বরে ইনস্টল করার জন্য ডিজাইন করা হয়েছে। ভিতরের এবং বাইরের টিউব শীট মধ্যে.অভ্যন্তরীণ টিউব শীট লিক হওয়ার সময় ড্রেন ভালভটি প্রতিদিনের পর্যবেক্ষণ এবং স্রাবের জন্য ব্যবহৃত হয়, যাতে শেলের পাশের মাধ্যমটি ভিতরের এবং বাইরের দ্বি-স্তর নল শীট দ্বারা কার্যকরভাবে বিচ্ছিন্ন হয়।এই ডবল টিউব শীট গঠন টাইপ দত্তক জন্য প্রধান কারণ.অন্য একজন মনে করেন যে ডবল টিউব শীট হিট এক্সচেঞ্জারটি এমন ক্ষেত্রে ব্যবহার করা যেতে পারে যেখানে টিউব এবং শেলের পার্শ্বগুলির মধ্যে মাঝারি চাপের পার্থক্য বড়, এবং একটি মাধ্যম তৈরি করা হয়েছে যাতে এটি কমাতে অভ্যন্তরীণ এবং বাইরের টিউব শীটের মধ্যে গহ্বরে যোগ করা যায়। টিউব এবং শেল পক্ষের মধ্যে মাধ্যমের চাপ।পার্থক্য।এটি সাধারণ একক টিউব শীট হিট এক্সচেঞ্জারের মতোই, যা বাইরের টিউব শীট থেকে ফুটো হওয়া রোধ করার জন্য একেবারে নিশ্চিত করা যায় না।ডবল টিউব শীটগুলির মধ্যে বিচ্ছিন্নতা গহ্বরটি একক টিউব শীট হিট এক্সচেঞ্জারের গঠন থেকে প্রধান পার্থক্য (চিত্রে দেখানো হয়েছে, বিচ্ছিন্ন গহ্বরটি টিউব সাইড এবং শেলের পাশে সংযুক্ত নয় এবং চাপ সহ্য করে না। মাঝারি, কিন্তু যন্ত্রপাতির যান্ত্রিক লোড এবং তাপ বহন করে)।ভার.

বিচ্ছিন্ন গহ্বরের ভারবহন ক্ষমতা মূলত ডবল টিউব শীটগুলির মধ্যে দূরত্বের উপর নির্ভর করে।যখন ফিক্সড ডবল টিউব শীট শেল-সাইড হাইড্রোস্ট্যাটিক পরীক্ষার অধীন হয়, তখন অভ্যন্তরীণ টিউব শীট এবং তাপ বিনিময় টিউবের মধ্যে সংযোগে ফুটো হতে পারে।অতএব, ডবল টিউব শীটগুলির মধ্যে দূরত্ব নির্ধারণ করার সময় পর্যবেক্ষণ এবং ফুটো সনাক্তকরণের জন্য প্রয়োজনীয় ন্যূনতম স্থান বিবেচনা করা আবশ্যক।
